Сантехнические модули для летнего лагеря Командор

Центр детского развития «Командор» обратился в компанию «БК-РЕСУРС» при обустройстве территории летнего кемп-лагеря в Калужской области. Заказчику требовалось организовать раздельные туалеты и душевые для мальчиков и девочек, оборудованные умывальниками, горячей водой и вентиляцией. Для лагеря в деревне Волковское Тарусского района, на территории усадьбы «Отрада», мы изготовили четыре отдельно стоящих сантехнических модуля из сэндвич-панелей. Два здания предназначены для туалетов, ещё два — для душевых. Такое разделение позволяет выделить мальчикам и девочкам собственные помещения для ежедневных гигиенических процедур.

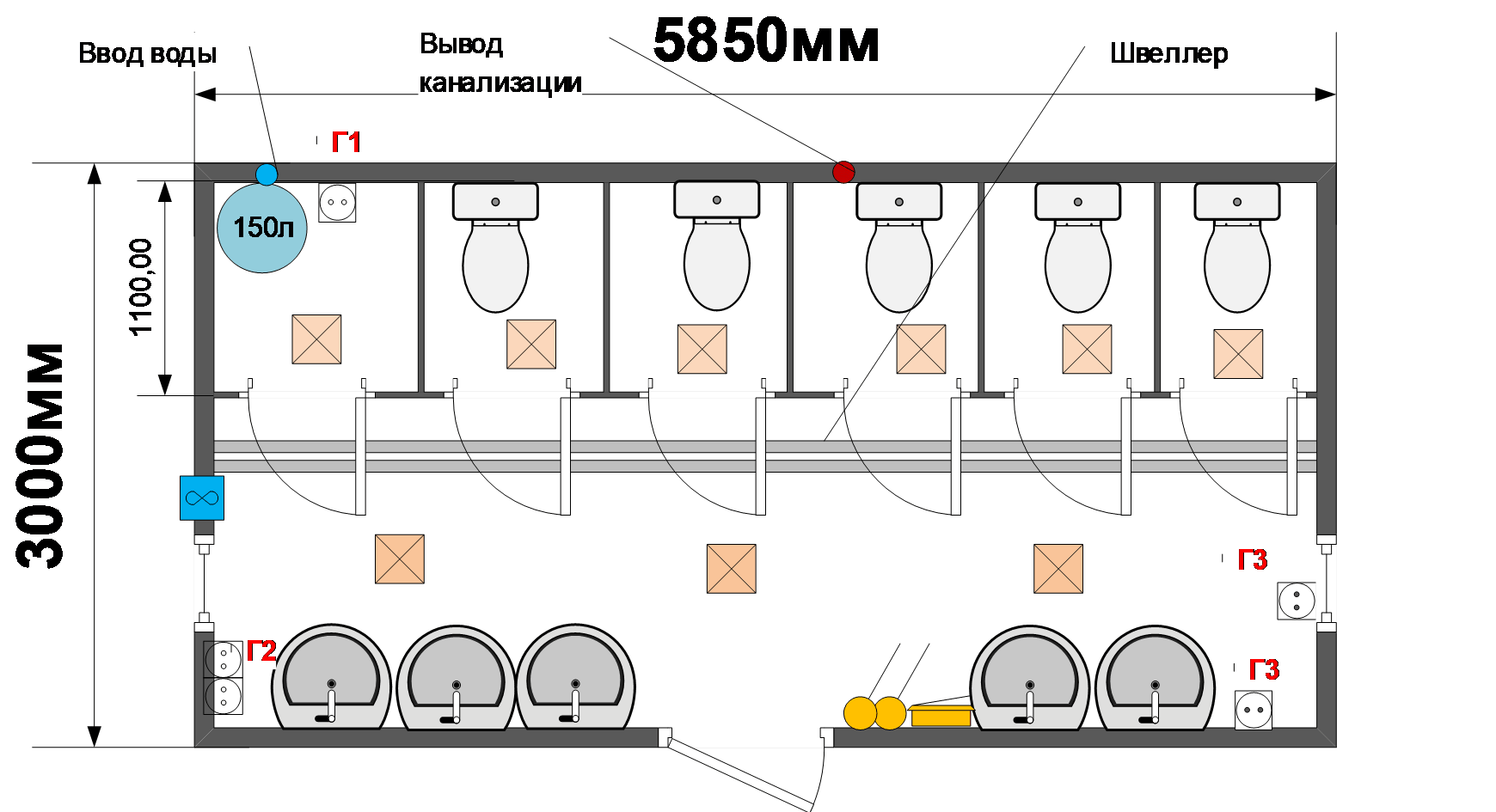

Все четыре блок-контейнера выполнены в едином размере — 5850 × 3000 × 2400 мм. Площадь каждого составляет 17,55 м², общая площадь комплекса — 70,2 м². Увеличенная до 3 м ширина позволила разместить индивидуальные кабины, общий проход и необходимое сантехническое оборудование.

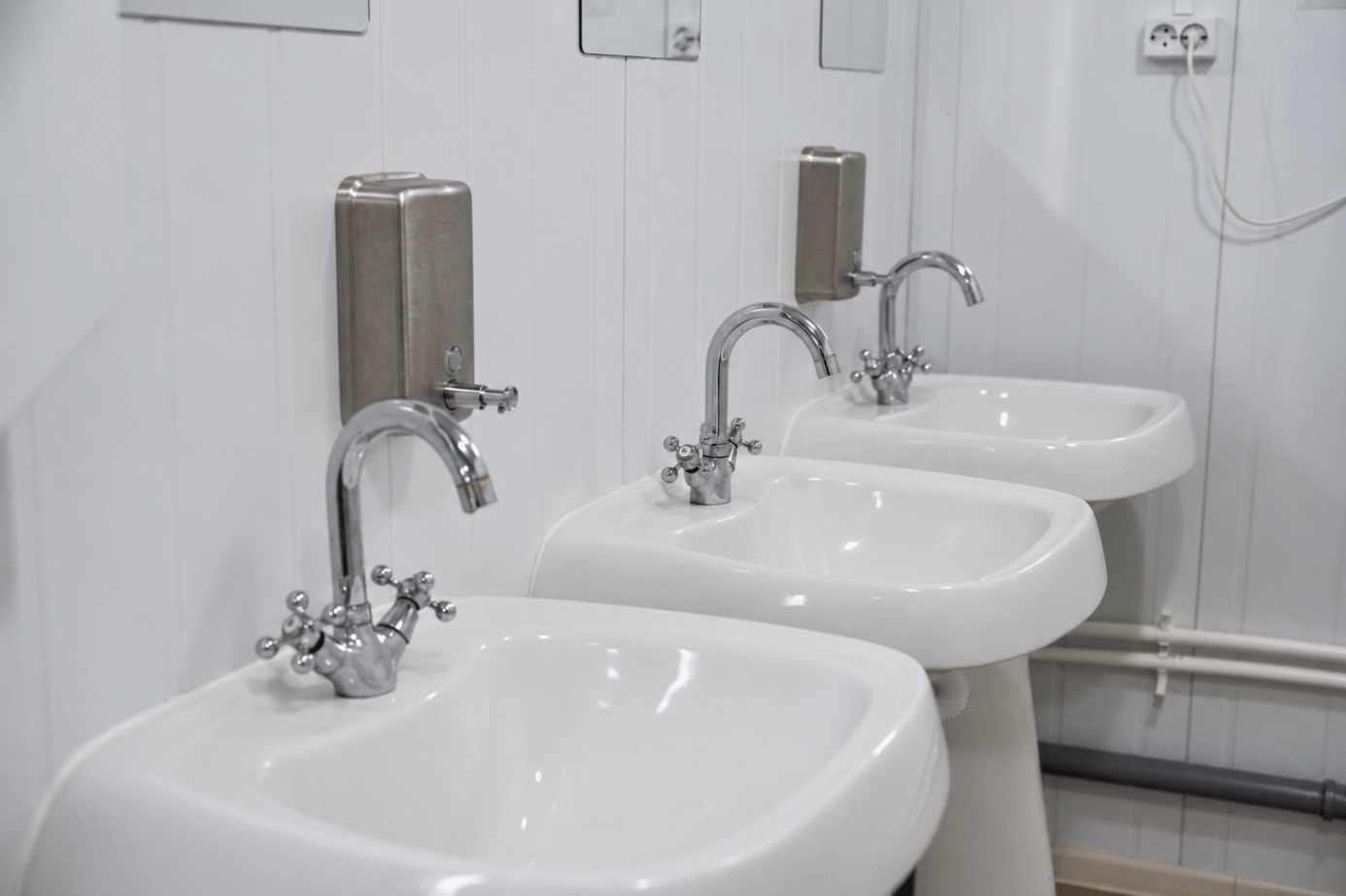

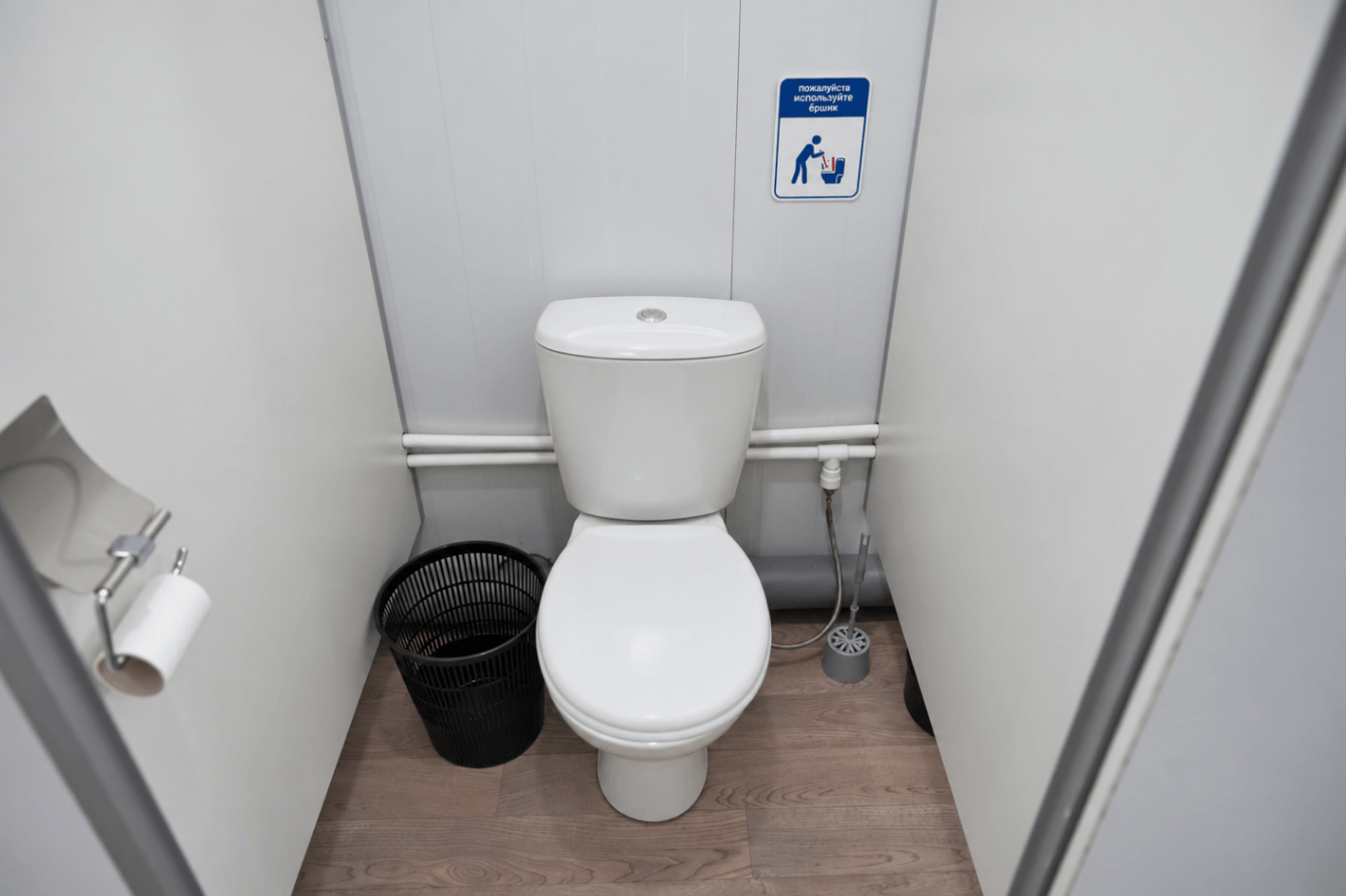

Туалетные модули — по пять отдельных кабин с унитазами и пять умывальников в каждом здании. Кабины отделены перегородками из ЛДСП с дверями и ручками. Раковины расположены вдоль противоположной стены, чтобы ими можно было пользоваться независимо от занятости туалетов. Для подачи горячей воды установлен накопительный водонагреватель на 150 л.

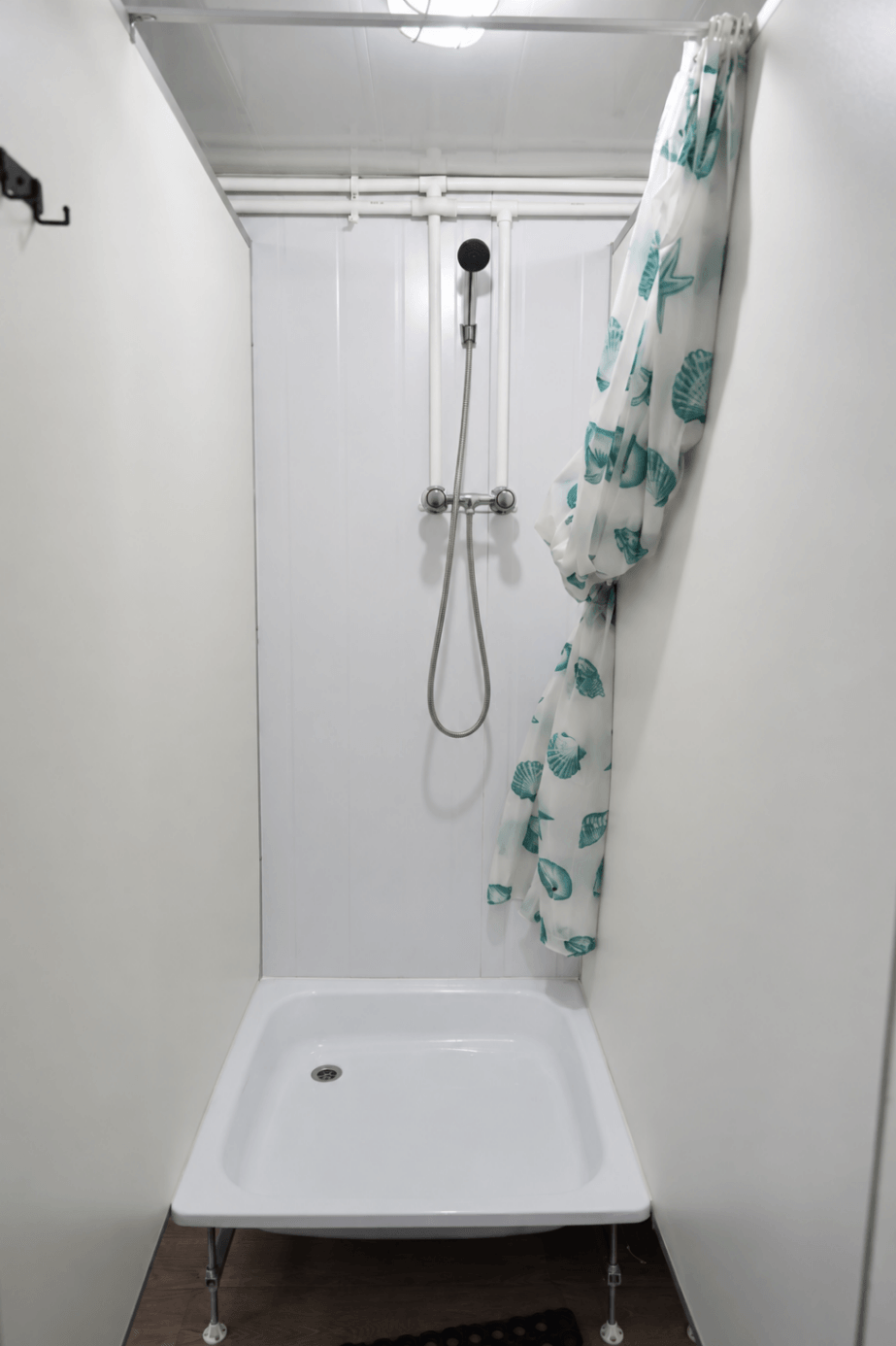

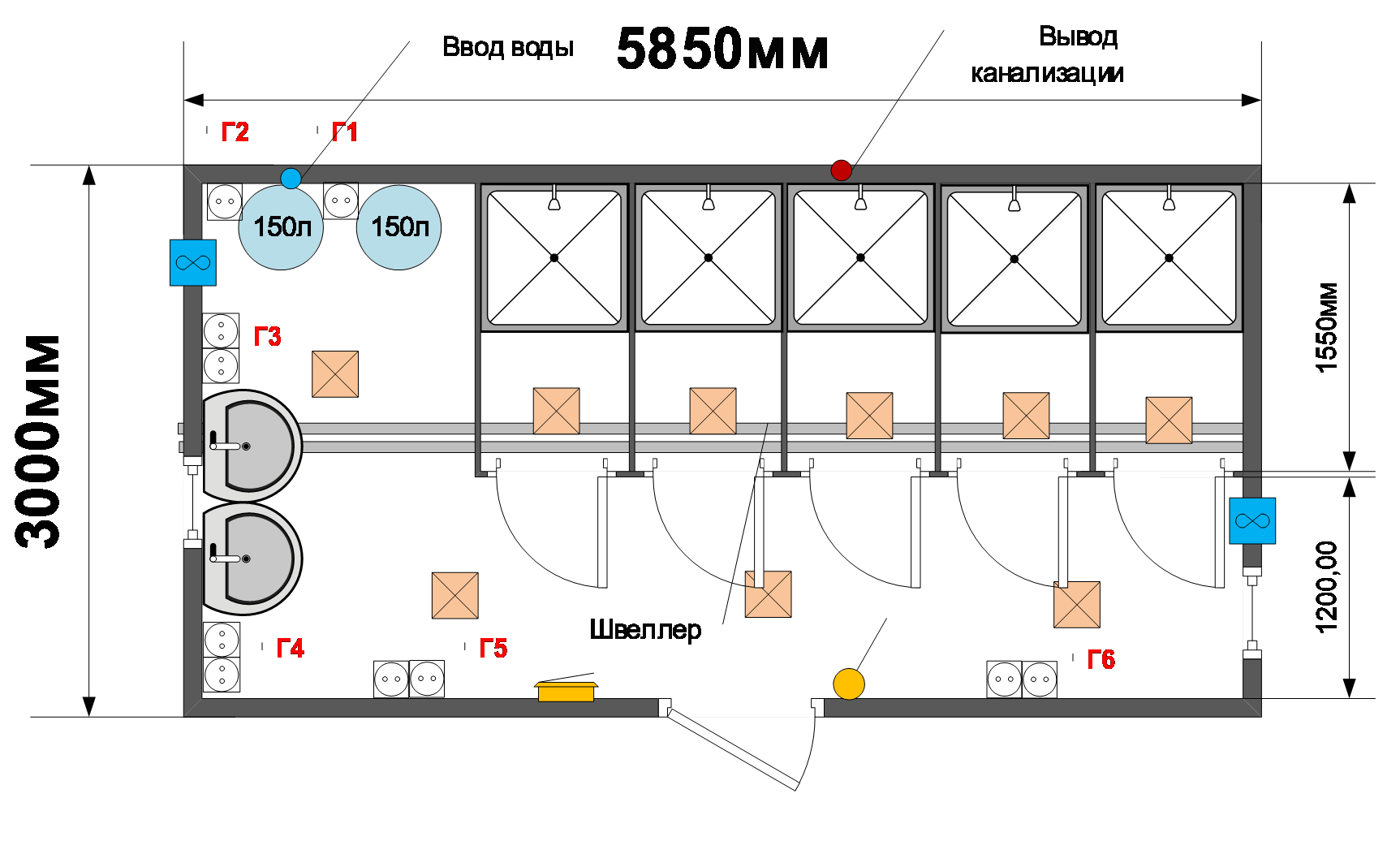

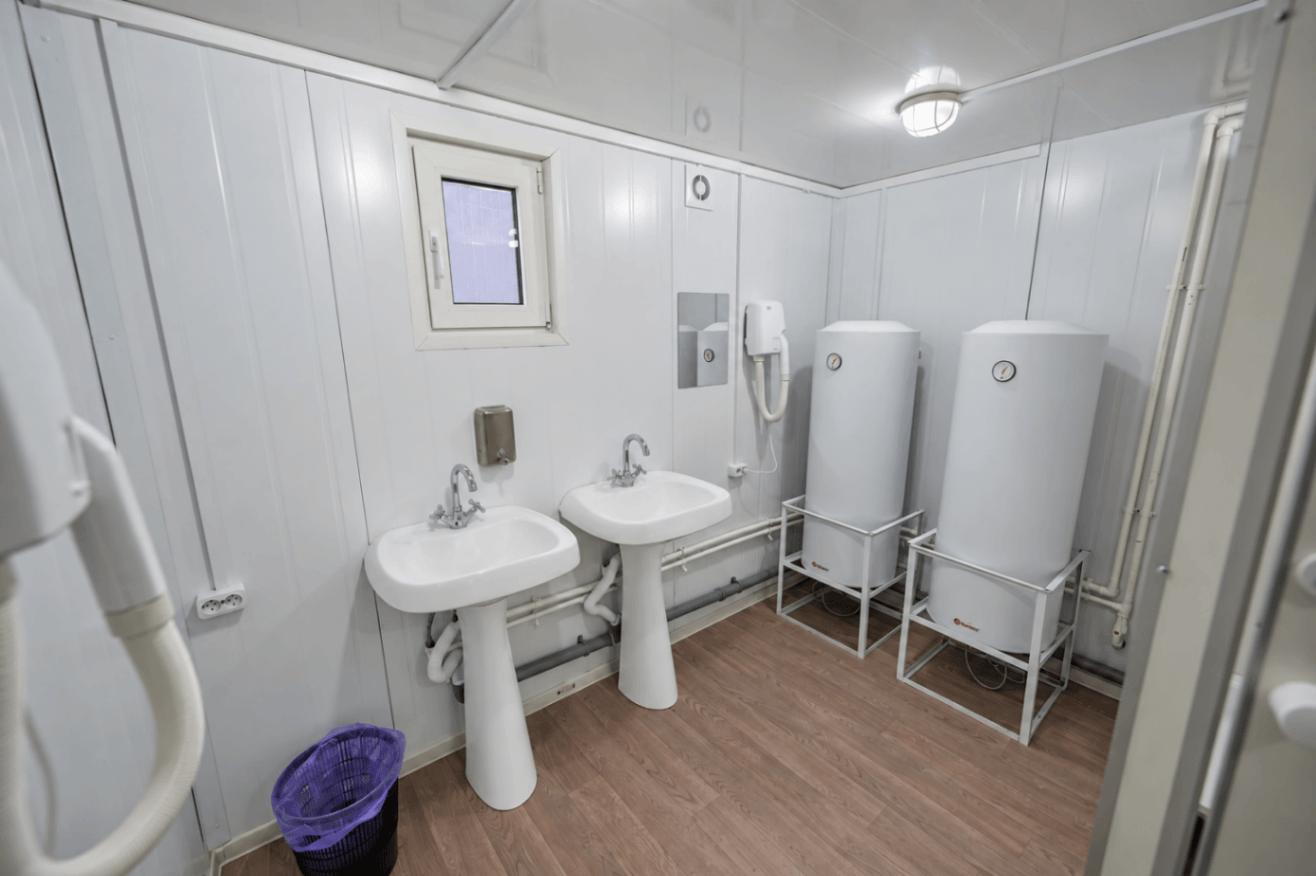

Душевые модули — по пять индивидуальных кабин с зоной перед поддоном и по два умывальника. Каждая душевая оснащена стальным эмалированным поддоном 800 × 800 мм, смесителем с лейкой и шторкой. Перегородки с дверями отделяют кабины от общего прохода и обеспечивают приватность. В каждом модуле установлены два накопительных водонагревателя по 150 л.

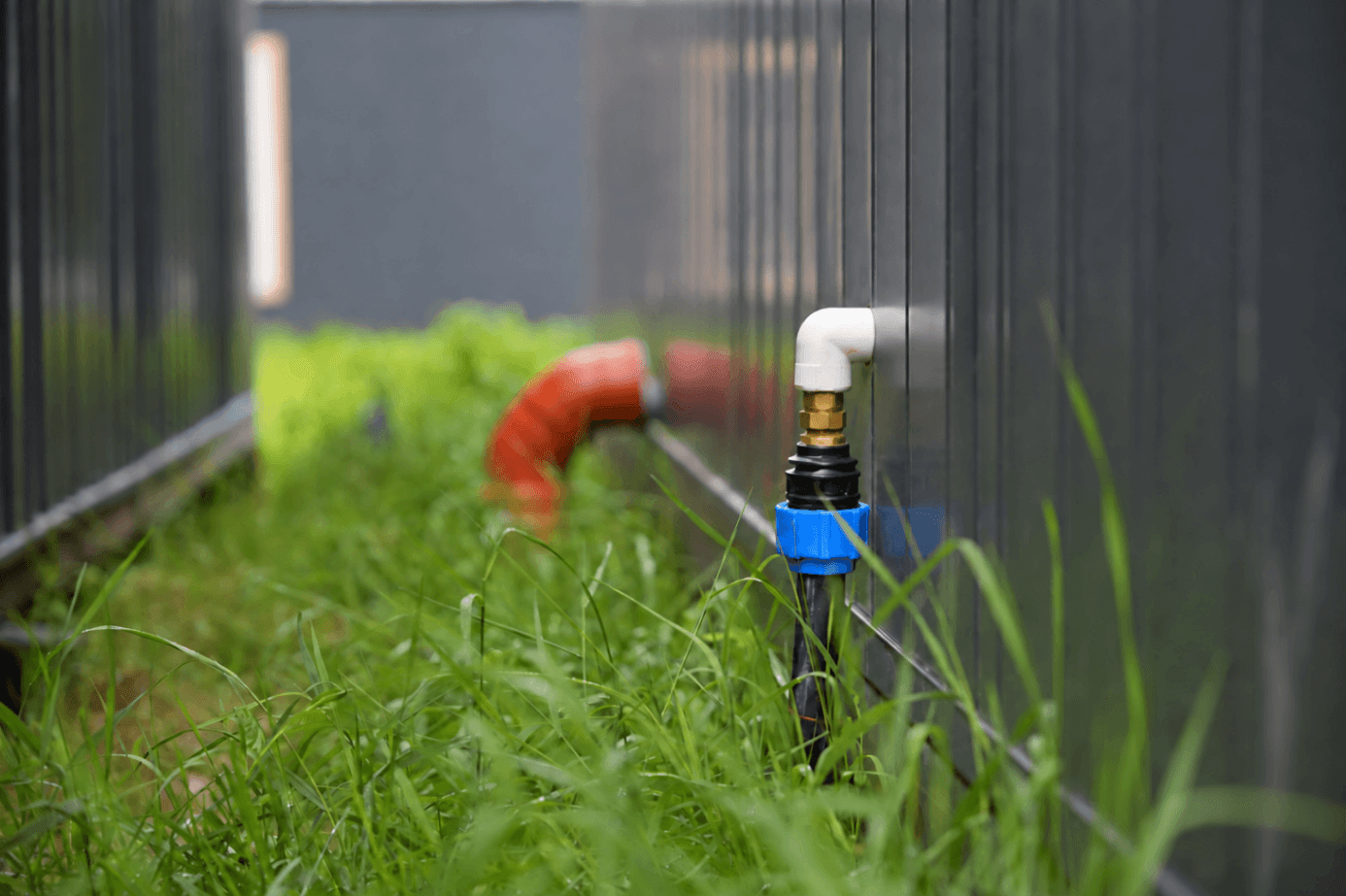

Водоснабжение и канализация разведены внутри зданий к сантехническим приборам. Наружные вводы и выводы предусмотрены для подключения модулей к сетям лагеря. Оборудование размещено внутри помещений, рядом с точками потребления воды.

Конструкцию и отделку четырёх модулей подобрали под их санитарно-бытовое назначение. В зданиях предусмотрены утепление, поверхности для регулярной уборки, влагостойкое освещение и принудительная вентиляция.
Несущий каркас — сварная металлическая рама из швеллера 100 × 50 × 3 мм и уголка 63 × 63 × 4 мм. Основание дополнительно усилено швеллером. Каркас окрашен в графитовый цвет RAL 7024.
Стены — сэндвич-панели толщиной 100 мм с пенополистирольным наполнителем. Наружное полимерное покрытие выполнено в цвете RAL 7024, внутреннее — в белом RAL 9003. Светлая отделка помогает визуально расширить помещения, а гладкие поверхности удобны для влажной уборки.
Кровля и утепление — металлическая кровля толщиной 0,8 мм с герметизацией швов мастикой. Пол и потолок утеплены минеральным волокном толщиной 100 мм. Внутри потолок отделан белыми панелями ПВХ.
Полы — черновой настил из ОСБ по деревянным лагам, парогидроизоляция и основание чистового пола толщиной 22 мм: ДСП в туалетных модулях и ОСП-3 в душевых. Финишное покрытие — линолеум без стыков, который удобно убирать.
Окна и двери — в каждом модуле установлены утеплённая металлическая входная дверь и два поворотных окна ПВХ 500 × 630 мм. Небольшие окна дают естественный свет и возможность проветривания.

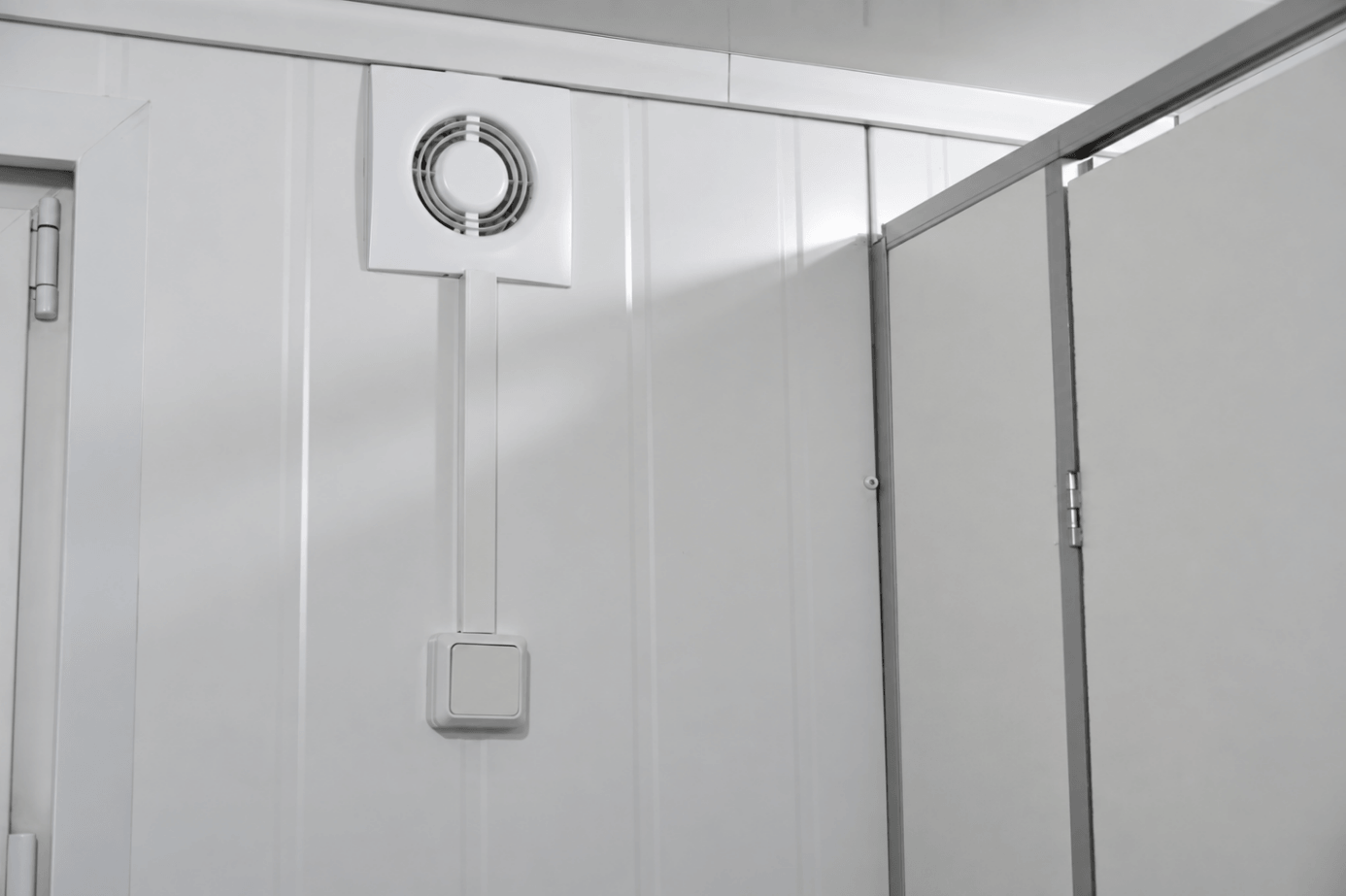

Электрика и вентиляция — медная проводка в кабель-каналах, распределительный щит, вводной дифференциальный автомат и отдельные точки подключения оборудования с автоматами. В каждом здании установлено девять влагостойких светильников. Воздухообмен обеспечивают вытяжные вентиляторы: по одному в туалетных модулях и по два в душевых.

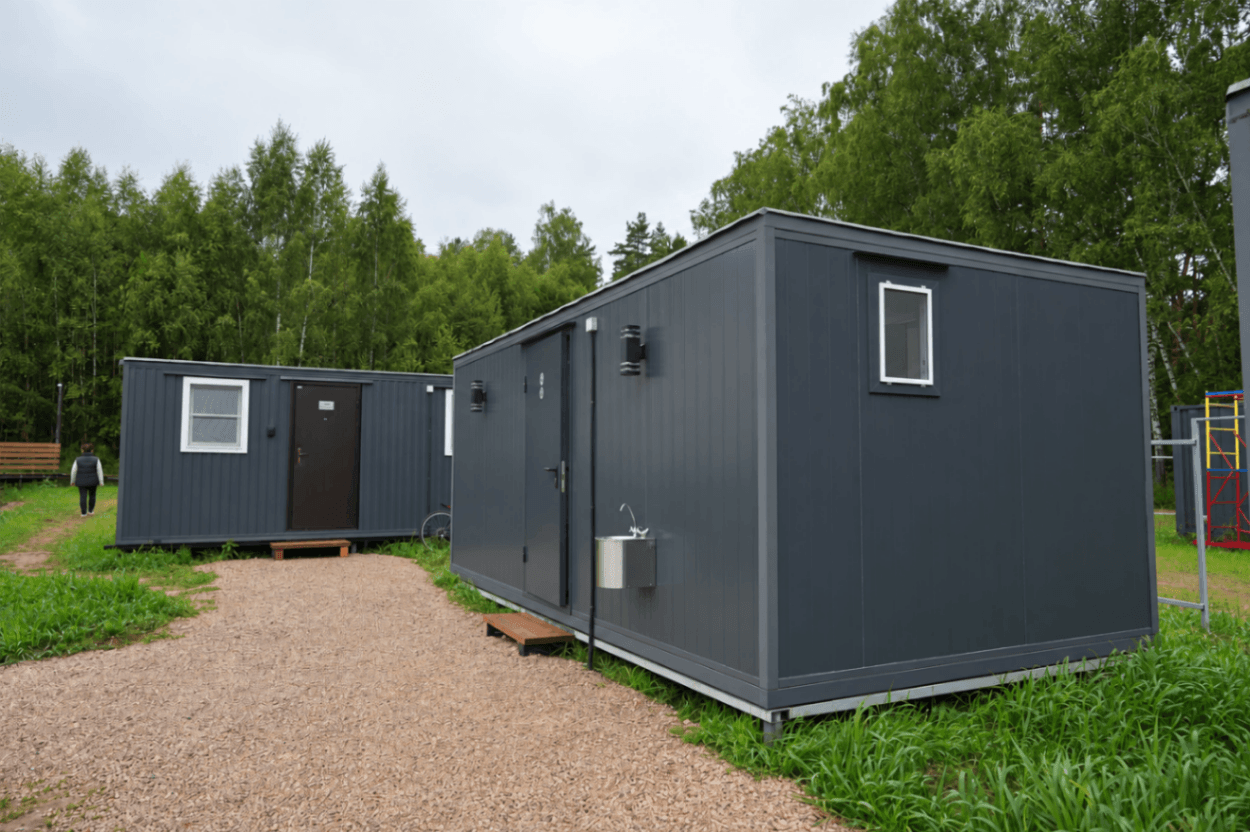

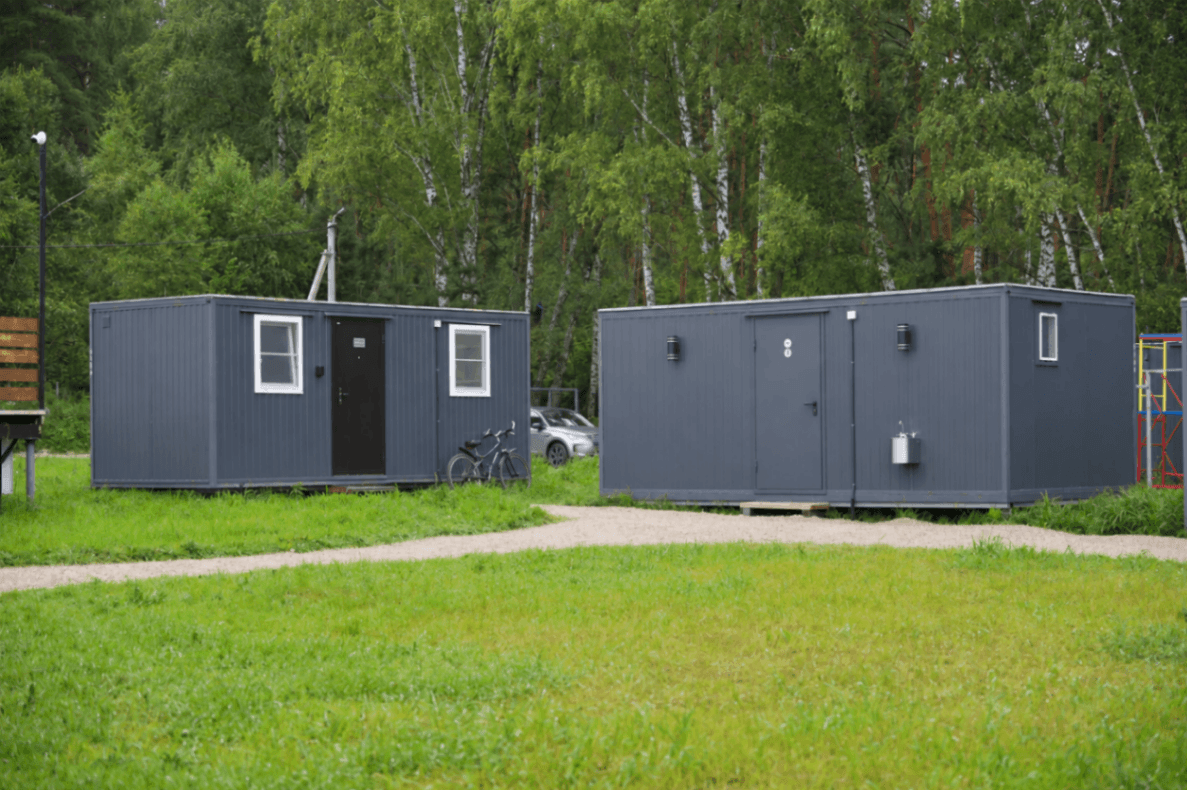

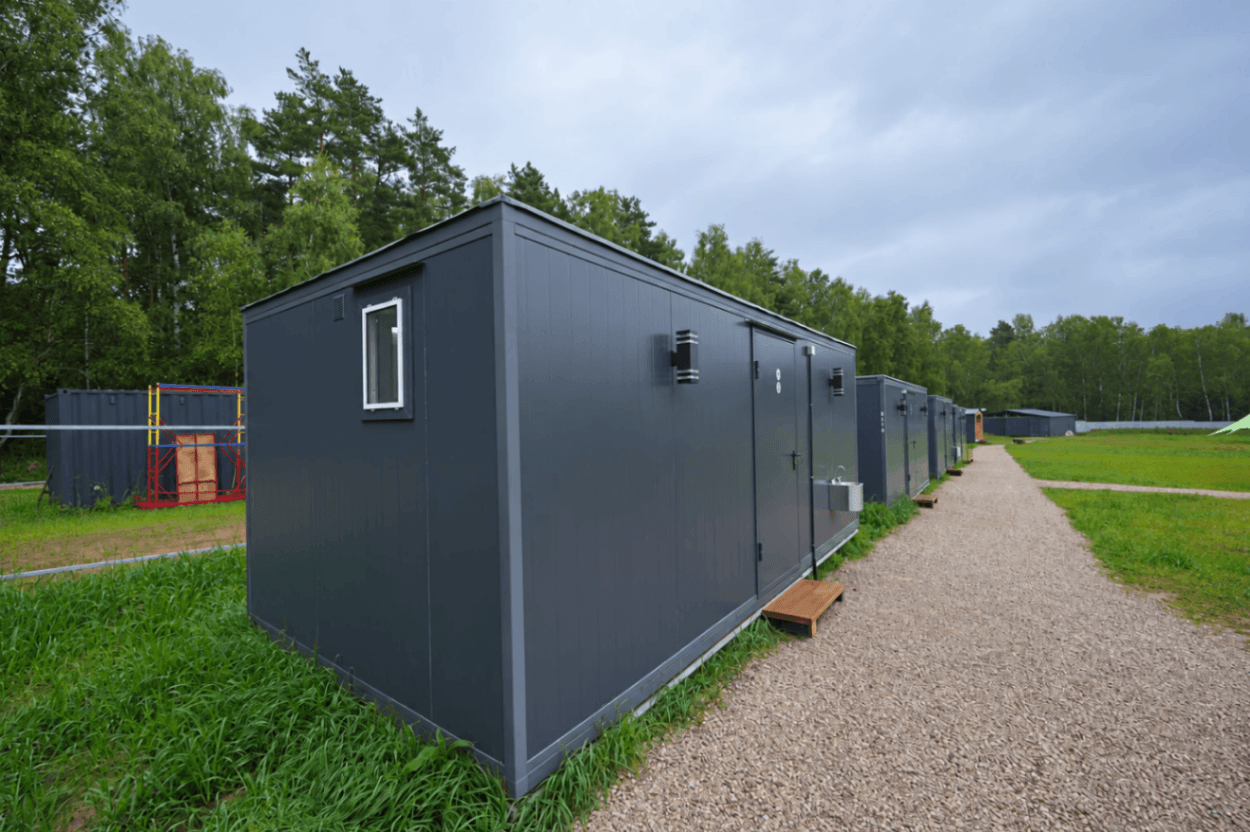

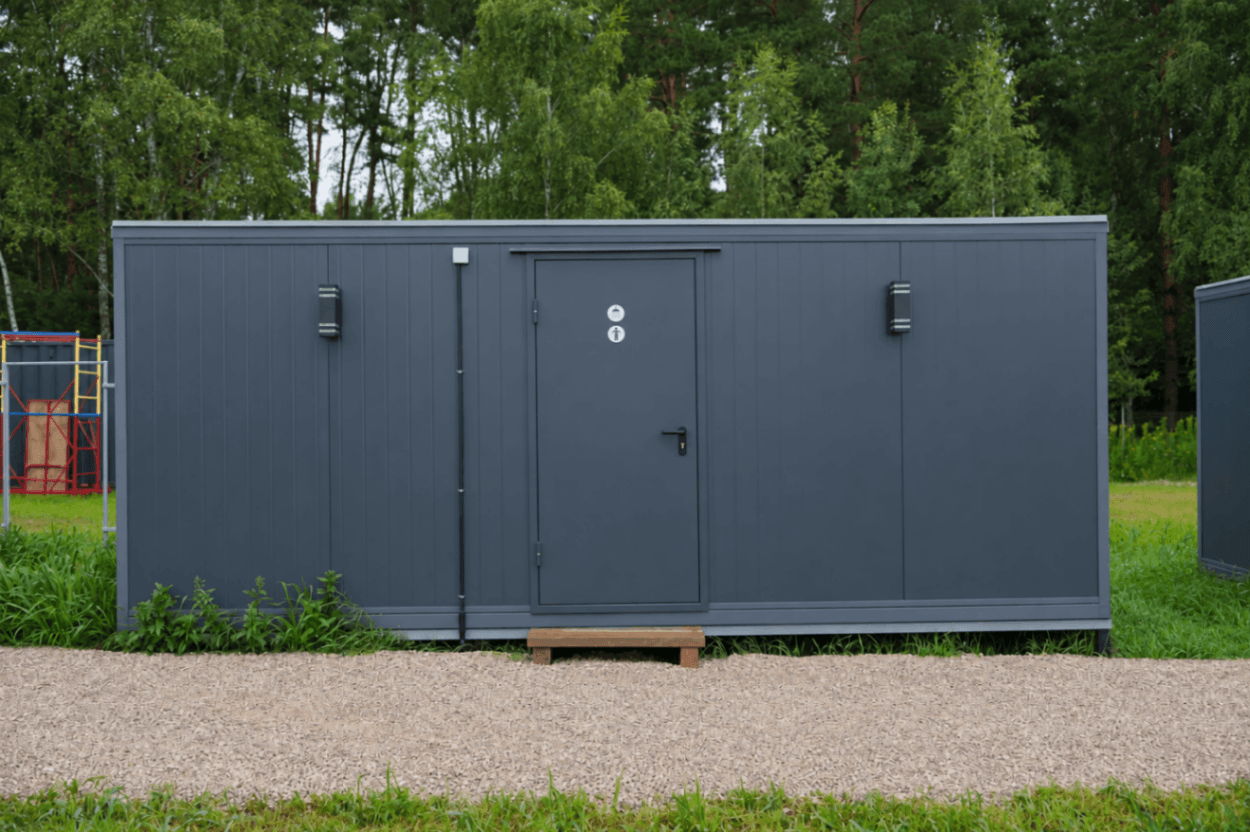

Четыре оснащённых блок-контейнера доставили длинномерным транспортом на территорию лагеря в Калужской области. Разгрузку организовал заказчик. Модули размещены отдельным рядом вдоль пешеходной дорожки, с самостоятельным входом в каждое здание.

Лагерь «Командор» получил санитарный комплекс с раздельными туалетами и душевыми для мальчиков и девочек. В четырёх зданиях оборудованы 10 туалетных кабин, 10 душевых мест и 14 умывальников. Шесть водонагревателей обеспечивают запас горячей воды, а вытяжная вентиляция помогает удалять влажный воздух из помещений.
Комплекс закрыл задачу обустройства санитарной части кемп-лагеря: дети могут умываться, принимать душ и пользоваться туалетом в отдельных оборудованных помещениях. Планировка с индивидуальными кабинами обеспечивает приватность, а единая графитовая отделка объединяет четыре модуля в общий ансамбль.

Заказчик: АНО ЦДР «Командор».
Локация: Калужская область, Тарусский район, деревня Волковское, усадьба «Отрада».
Продукция: 4 сантехнических блок-контейнера из сэндвич-панелей — 2 туалетных и 2 душевых. Габариты каждого: 5850 × 3000 × 2400 мм. Общая площадь: 70,2 м².
Оказанные услуги: изготовление и оснащение модулей, доставка на объект.
